AC 모터의 종류는 무엇입니까? 선택하는 방법? 전문 제조 업체가 당신을 보여줍니다!

induction1000 (1) (1)

모터는 자동화 산업에서 없어서는 안될 부분이며 일상 생활에서 가장 일반적인 전기 장비 중 하나입니다. 전원의 종류에 따라 DC 모터와 AC 모터로 나눌 수 있습니다. AC 모터는 가장 널리 사용되는 모터 유형 중 하나인데 AC 모터는 어떻게 작동합니까? 세분화의 유형은 무엇입니까? 오늘 Kuo Shuay는 심플한 디자인과 상대적으로 저렴한 가격과 강력한 구조로 널리 사용되는 AC 모터를 소개합니다!


AC 모터 란 무엇입니까?

AC 모터는 전기 에너지를 기계적 에너지로 변환한 다음 운동 에너지로 변환하는 구동 장치입니다. 사용하는 전원이 교류이기 때문에 AC 모터라고 합니다. AC 모터 구조는 일반적으로 고정자와 회전자로 구성됩니다. 고정자는 모터가 작동 중일 때 고정된 부품이며 회전자는 베어링을 통해 축을 중심으로 회전합니다. 고정자와 회전자 사이의 공간을 에어 갭이라고 하며, 이는 고정자와 간섭하지 않고 회전자가 회전할 수 있도록 합니다.

〈추가 읽기〉모터 분류


AC 모터는 어떻게 작동합니까?

AC 모터의 작동 원리는 전류의 자기 효과(전류는 자기장을 생성함)를 통해 이루어지며 자기장은 플레밍의 왼손 법칙에 따라 생성됩니다. 엄지손가락은 도체의 이동 방향, 집게 손가락은 자기장의 방향, 중지는 전류 흐름 방향을 나타냅니다. 도체에 전원이 공급되면 도체 주위에 새로운 자기장이 생성되고 이 자기장이 원래 자기장을 밀어 힘을 생성합니다. AC 모터는 고정자와 회전자로 구성됩니다. 고정자가 고정되어 있기 때문에 회전자는 상호 작용에 의해 생성된 힘의 방향으로 이동합니다.

고정자

고정자는 AC 모터가 작동 중일 때 고정된 장치입니다. 일반적으로 철심과 구리 코일 권선으로 구성됩니다. 철심 구조는 0.3-0.5mm 두께의 규소 강판으로 만들 수 있습니다. 코일 권선을 통해 전류 자기 효과가 발생하고 추력이 발생하여 로터를 더 회전시킵니다. 일반적인 AC 모터의 고정자는 분산 권선 고정자와 집중 권선 고정자가 있습니다. 분포 권선의 코일은 일정한 규칙과 피치에 따라 철심에 감겨지며 통전 후 다른 자극이 생성됩니다. 대부분의 AC 모터는 권선이 분산된 고정자를 사용합니다. 집중 권선은 볼록한 고정자 코어에 감긴 직사각형 코일입니다. 이 유형은 DC 모터 및 범용 모터에 더 일반적으로 사용됩니다.

모터 고정자 구성

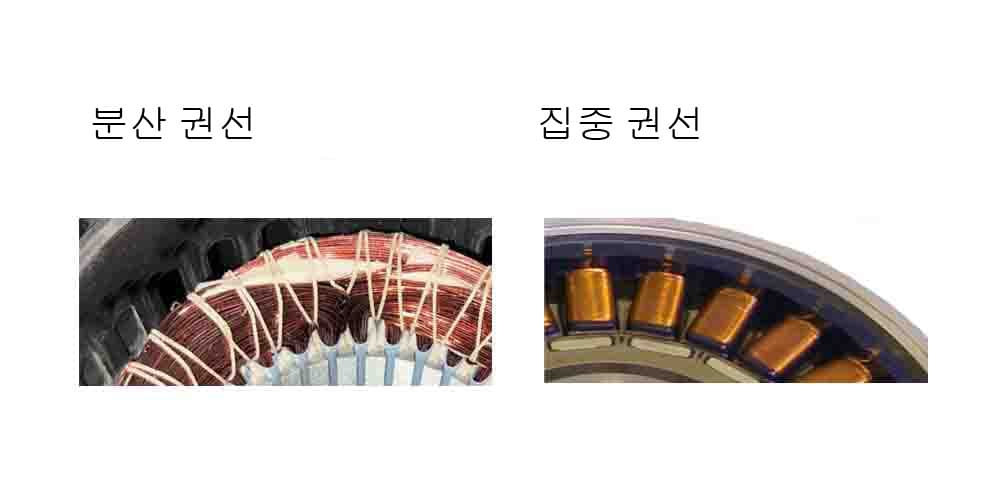

모터 분산 권선 및 집중 권선


축차

AC 모터의 회 전자는 농형 회 전자와 권선 회 전자로 나눌 수 있습니다. 농형 회전자 구조는 적층된 규소 강판의 슬롯에 알루미늄 물을 부어 내부에 농형 막대 모양을 생성한 다음 규소 강판의 양쪽 끝에 다이캐스트 단락 엔드 링으로 만들어집니다. 더 나은 전기 전도성과 효율성이 필요한 경우 알루미늄 대신 구리를 사용할 수도 있습니다(예: 전기 자동차 모터). 농형은 AC 모터의 출력 및 시동 특성에서 성능이 다른 A, B, C, D 등과 같은 다양한 유형의 농형으로 나눌 수 있습니다. 권선형 회 전자의 권선은 고정자와 유사하며 가변저항을 통해 속도 조절이 가능하나 구조가 복잡하고 안정성이 떨어진다. 현재 대부분의 기능은 주파수 인버터가 있는 농형 모터로 대체되었습니다.

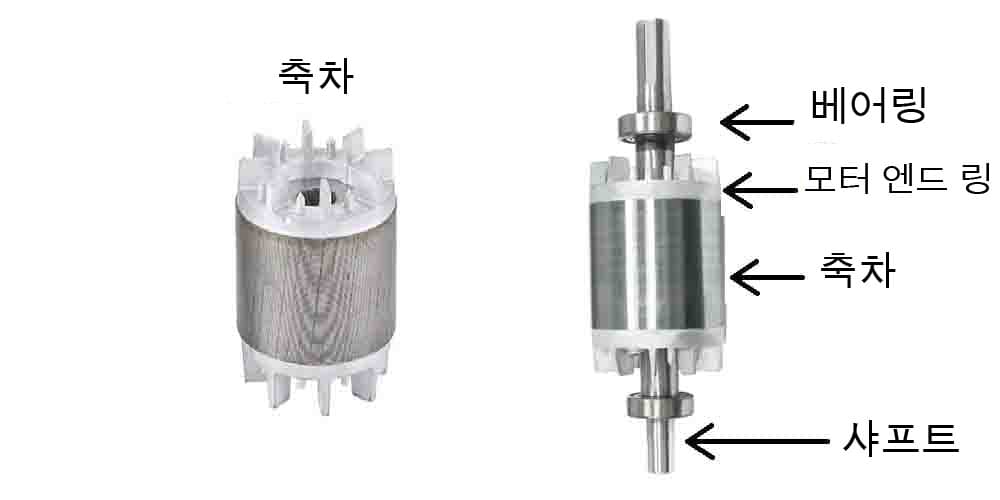

AC 모터의 회전자

AC 모터의 종류

동기 모터

작동 방식:
동기 모터와 비동기 모터(유도 모터)는 모두 AC 모터에 속합니다. 동기식과 비동기식의 가장 큰 차이점은 영구 자석이나 전자석이 회전자에 추가된다는 것입니다. 모터가 작동할 때 회전자는 고정자 자기장과 동일한 속도로 회전합니다. DC 모터의 속도는 전압에 의해 변경되지만 동기 모터의 속도는 일정합니다. 인버터를 통해 고정자 자기장의 주파수를 변경해야만 속도를 더 변경할 수 있습니다. 모터 기동을 고려하면 고정 회전자에 비해 고정자 회전 자기장 속도가 너무 빠릅니다. 동기 모터는 자체적으로 시동할 수 없으므로 권선을 감쇠(유도 모터의 원리와 유사)하거나 전력 주파수를 줄여 시동해야 합니다.

애플리케이션:
AC 모터의 소위 동기 모터는 이름에서 알 수 있듯이 속도가 주어진 전원 주파수와 동일하므로 속도가 고정되고 부하 변동에 의해 변경되지 않는다는 것입니다. 공기 압축기, 그라인더, 분쇄기 등과 같이 일정한 속도의 작동이 필요한 기계에 적합합니다. 작은 시계, 기록, 테이프 드라이브도 동기식 AC 모터를 사용하며 자기장을 생성하기 위해 단상 AC 전원을 사용합니다. 또한 동기식 모터를 사용하여 라인 역률을 개선하고 라인 전압 안정성을 유지할 수도 있습니다(동기식 콘덴서).


서보 모터

작동 방식:

서보 모터는 일반적으로 명령에 따라 동작을 변경할 수 있는 모터를 말하므로 피드백 신호로 제어할 수 있는 AC 모터와 DC 모터가 광범위하게 포함됩니다. 서보 모터는 센서, 증폭기 및 컨트롤러로 구성되어 폐루프를 형성합니다. 먼저 센서는 모터의 회전 위치와 속도를 감지하고 증폭기를 통해 신호를 컨트롤러로 다시 보내고 컨트롤러가 미리 설정된 조건을 통과하고 판단하도록 합니다. 증폭된 신호를 다른 제어 신호로 변환하여 모터를 제어하고 해당하는 속도와 동작을 만듭니다. DC 서보 모터는 전압을 통해 속도를 변경할 수 있으며 제어가 간단하여 널리 사용됩니다.


애플리케이션:

AC 모터와 DC 모터의 서보 모터는 정밀한 위치 제어 및 속도 제어를 수행할 수 있습니다. 서보 모터는 위치, 토크 및 속도에 대한 특정 정확도가 필요한 애플리케이션에 적합합니다. 냉간 탠덤 압연기, 야금용 자동 피더, 케이블용 와이어 드로잉 머신, 고속 브레이딩 머신, 석유화학용 압출기, 오일 펌핑 장치, 섬유 산업의 방적기 및 미세 방적기, 전자 제조의 웨이퍼 가공 등 산업, 레이저 절단기, 로봇 팔을 운반하는 크린룸, 식품 포장 밀봉기, 플라스틱 성형기, 종이 운반 장비 등



릴럭턴스 모터

작동 방식:
자기 저항 모터는 AC 모터에서 일종의 동기 모터입니다. 회전자 저항의 변화를 사용하여 모터를 회전시키는 토크를 생성합니다. 자기 회로는 회 전자를 미는 저항을 이동하는 가장 작은 경로를 가지며 고정자 자기장은 계속 회 전자 자극을 유도합니다. 구조적으로 이러한 유형의 AC 모터의 고정자는 DC 브러시 모터의 구조와 유사한 집중 권선을 채택합니다. 회 전자는 권선 및 고가의 영구 자석이 없고 온도 및 감자 제한이 없는 적층 규소 강판으로 구성될 수 있습니다. 릴럭턴스 모터의 단점은 토크 리플로 진동과 소음이 발생합니다. 따라서 모터 회로의 제어가 상대적으로 복잡하여 적용이 어렵습니다.

애플리케이션:
릴럭턴스 모터는 고효율의 장점이 있으며 희토류 재료가 필요하지 않습니다. AC 모터에서의 위상은 최근 몇 년 동안 지속적으로 평가되고 개발되었습니다. 그러나 릴럭턴스는 로터 위치에 따라 변하기 때문에 제어가 다른 AC 모터보다 훨씬 복잡합니다. 적절하게 제어하지 않으면 소음과 진동이 발생할 수 있어 시장에서 널리 사용되지 않았습니다. 세탁기, 에어컨과 같은 소형 가전제품이 적용 가능한 분야이며 전기차용 릴럭턴스 모터는 아직 초기 단계다.


유도 전동기

단상 모터

작동 방식:
단상 유도 전동기는 AC 단상 전원 공급 장치로 구동되는 매우 일반적인 AC 모터 유형인 비동기식 전동기입니다. 고정자에 감긴 코일에 전류가 흐르면 고정자의 철심에 회전 자기장이 발생하고 회전 자기장은 회전자의 2차 권선을 통과하여 회전 자기장으로 자기장을 차단한다. 유도 기전력을 발생시키는 필드. AC 모터 고정자의 회전 자기장과 회전자 자기장이 서로 절단하여 발생하는 힘이 회전자를 회전시키는 힘이며, 이 힘을 일반적으로 토크라고 합니다. 단상 모터는 정지 상태에서 동일한 크기의 토크를 생성하지만 반대 방향으로 회전하므로 코일, 커패시터 등을 시동하여 시동해야 합니다.

애플리케이션:
AC 모터의 단상 유도 전동기는 일반 상업용 및 가전 제품에 일반적으로 사용됩니다. 단상 AC 전원 공급 장치는 구하기 쉽기 때문에 이러한 유형의 AC 모터가 널리 사용됩니다. 단상 유도 전동기는 구조가 간단하고 견고하며 비교적 저렴하고 유지 보수가 용이하며 농업 기계, 의료 산업, 시멘트 산업, 공기 압축기, 크레인, 식품 혼합기, 산업 기계, 포장 기계, 워터 펌프, 냉장고에 사용할 수 있습니다. , 에어컨, 세탁기, 게이트 오퍼레이터 등

〈제품 링크〉반죽 믹서 모터


삼상 모터

작동 방식:
삼상 모터와 단상 모터는 AC 모터에 속하며 작동 원리도 매우 유사합니다. 3상 AC 모터에 전원이 공급되면 전류가 고정자 권선에 자기장을 생성하고 회전자의 유도 자기장과 상호 작용하여 회전자가 회전하도록 합니다. 로터에 전원이 공급되지 않기 때문에 자기장이 "유도"됩니다. 고정자에 의해 유도 전동기라고도합니다. 단상 AC 모터와 달리 3상 AC 모터는 회전 자기장을 생성하여 축전기, 원심 스위치 및 다른 액세서리 및 구조가 더 간단합니다.

애플리케이션:
삼상전동기는 유도전동기의 일종으로 산업용 장비에서 가장 많이 사용되는 교류전동기 중 하나이다. 인덕션 모터는 구조가 간단하고 영구자석이 필요 없고 재료 구하기가 쉽기 때문에 DC 모터와 같은 카본 브러시의 교체가 필요하지 않습니다. 따라서 삼상 AC 모터는 MRT 트랙션 모터, 야금 도구, 자동화 장비, 공작 기계, 워터 펌프, 송풍기, 트레드밀, 섬유 기계, 엘리베이터, 의료 장비 및 전기 자동차와 같은 광범위한 응용 분야에 사용됩니다. 전기 자동차의 운전도 3상 AC 모터를 사용합니다.

〈제품 링크〉IEC 표준 펌프 모터
〈추가 읽기〉유도 전동기 란 무엇입니까? 쉽게 이해할 수 있는 글입니다.



유도 전동기(AC 전동기)를 선택하는 이유는 무엇입니까?

수명

인덕션 모터는 자석이 없는 비동기식 AC 모터입니다. 자석을 사용하지 않기 때문에 더 높은 온도 환경에서 작동할 수 있습니다. 사람들은 고온 자기화 및 희토류 재료 획득에 대해 걱정하지 않습니다. 또한 AC 모터에는 카본 브러시가 없기 때문에 정기적으로 부품을 교체할 필요가 없습니다. 유지 보수가 매우 편리하고 베어링에 윤활유만 바르면 됩니다. 유도 전동기는 19세기 말부터 100년 이상 개발되었습니다. 그들은 매우 안정적이고 성숙한 AC 모터이며 산업 사회에서 없어서는 안될 부분이기도합니다.


간단한 구조

AC 모터에는 여러 유형이 있습니다. 인덕션 모터는 서보 모터, 릴럭턴스 모터 또는 동기 모터보다 간단하고 안정적인 구조로 쉽게 구할 수 있는 재료(희토류 자석이 필요 없음)라는 장점이 있습니다. 전동기의 교류 전원은 유도 전동기가 약 90%를 차지하며 다양한 산업 응용 분야가 매우 일반적입니다.


고효율

여러 국가에서 모터 에너지 효율이 규제되면서 AC 인덕션 모터가 가장 널리 사용되는 유형입니다. 따라서 최근 몇 년 동안 여러 국가의 정부는 이러한 유형의 AC 모터에 대해 최저 효율 규정을 설정했습니다. IE3는 국제전기기술위원회(International Electrotechnical Commission)에서 정한 인덕션 모터의 효율 기준으로 미국 프리미엄 효율과 맞먹는다. IE3 고효율 AC 모터를 선택하면 에너지 소비를 줄이고 전기 비용을 절약할 수 있습니다.


결론

AC 모터는 전기 에너지를 운동 에너지로 변환하는 구동 장치입니다. Kuo Shuay는 35년 동안 AC 모터의 유도 모터를 설계 및 제조했습니다. 표준 모터이든 맞춤형 모터이든 다양한 산업 분야에서 많은 생산 및 적용 경험을 축적했습니다. Kuo Shuay는 아시아 태평양 지역에 최초의 UL 안전 규정 및 에너지 효율 모터 연구소를 설립하여 고객이 안정적인 품질과 경쟁력 있는 AC 모터로 신속하게 설계, 검증 및 대량 생산할 수 있도록 지원합니다.
